Моя служба в армії

Сообщение Kozak Taras » 24 фев 2018, 11:53

Я служив в ракетній бригаді в/ч 33552 в Кременчузі.




Ось таке в нас було озброєння.

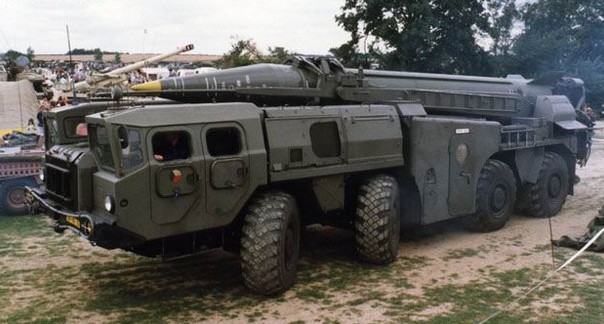

Пусковая установка 9П117М разработана на базе четырехосного колесного шасси МАЗ-543. Двенадцатицилиндровый дизельный двигатель жидкостного охлаждения Д12А-525 (мощностью 525 л. с. при 2000 об/мин), позволяет установке с заправленной ракетой и пристыкованной головной частью двигаться со скоростью 15км/ч по местности и 45км/ч по шоссе. Двигатель расположен в передней части машины. По сторонам от него находятся две двухместные кабины, изготовленные из полиэфирной смолы, армированной стеклотканью. Сиденья в кабинах размещены тандемом. Все колеса шасси ведущие, с системой регулирования давления воздуха в шинах. Первая и вторая пара колес — управляемые. Все колеса имеют независимую подвеску.

Ракета 8К14 - баллистическая ракета с жидкостным реактивным двигателем (ЖРД) , автономной инерциальной системой управления, системой аварийного подрыва и неотделяемой боевой частью. ЖРД обеспечивает максимальную дальность стрельбы 300 км (минимальная дальность - 50 км). Гарантированная дальность стрельбы – 275 км. Ресурс работы двигателя- 100с. Система управления ракеты 8К14 (см. описание) предназначена для подготовки к пуску,осуществления пуска и управления полётом ракеты. Система аварийного подрыва ракеты (АПР) (см. описание) предназначена для ликвидации боевого заряда головной части в воздухе в случае аварийного полёта ракеты. Максимальная высота траектории полета ракеты - 86 км , минимальная - 24 км. Полетное время - от 165 до 313с. Обеспечиваемое системой управления среднее вероятное круговое отклонение составляет в длину от 180 до 610м и в ширину от 100 до 350м. Органы управления - газодинамические рули, установленные в выходном сечении сопла.

Ракета заправляется:

окислитель АК-27И "Меланж"(вес - 2919 кг, плотность - 1,596 - 1,613),
Концентрированная азотная кислота - 69,8 - 70,2 %
Четыреокись азота - 24 - 28 %
Вода - 1,3 - 2 %
Соли аллюминия - не более 0,01%
Йод - 0,12 - 0,16 % (ингибитор)
основное горючее ТМ-185 (вес - 822 кг),
Полимердистиллят - 56+-1,5%
Легкое масло пиролиза - 40+-1,0% (для увеличения плотности и устойчивости к окислению кислородом)
Трикризол - 4+-0,5% (предотвращает кристаллизацию воды при отрицательных температурах)
пусковое горючее ТГ-02 "Самин"(вес - 30 кг, плотность 0,835-0,855),
Изомерные ксилидины - 50+-2%
Технический триэтиламин - 50+-2%
Вода - до 0,4%
сжатый воздух (вес - 15 кг).
8к14 оснащается ядерными боеголовками 9Н33(РА-17), 9Н33-1 (РА-104, РА-104-1, РА-104-2) или 8Ф14 (269А) мощность до 10 кт (заряд типа РДС-4), фугасной 8Ф44, химической 8Ф44Г1 (масса V-газа 555кг). Вес головных частей - 987кг.

Головная часть (ГЧ) стыкуется с ракетой при помощи 16 гаек с пружинными кольцами. Для обеспечения правильности стыковки служат два направляющих штифта. Линия стыка закрывается баллистической лентой и заклеивается полиэтиленовой лентой с липким слоем ГОСТ 20477-75. Для обеспечения электрической связи головной части с ракетой служат разъемы ГШР1, ГШР2, Ш5А и 03. Через разъемы ГШР1 и ГШР2 аппаратура управления головной части стыкуется с системой управления ракеты (через схему сопряжения системы управления ракеты с аппаратурой головных частей). Схема сопряжения аппаратуры управления ГЧ с аппаратурой системы управления ракеты предназначена для проверки исходного состояния головной части, проверки цепей взведения ГЧ и снятия первой ступени предохранения в полете. Схема сопряжения системы управления ракеты с аппаратурой головных частей для всех головных частей одинакова. На технической позиции предусматривается проверка схемы сопряжения при подключенном эквиваленте головной части, на стартовой позиции - при состыкованной головной части.

Схема сопряжения выполняет следующие основные функции:

контроль наличия первой ступени предохранения;
контроль наличия второй ступени предохранения;
автоматическое восстановление первой ступени предохранения в случае ее взведения;
проверка целостности цепей взведения головной части с помощью эквивалента головной части на технической позиции;
проведение комплексных испытаний системы управления при подключенной головной части на стартовой позиции;
снятие первой ступени предохранения в полете после отключения двигательной установки.
Цепи взведения головной части подготавливаются после отрыва ракеты от стартового стола. Через 4 секунды после подачи прибором 1СБ12 команды на выключение двигателя проходит команда на снятие первой ступени предохранения. Через разъем Ш5А система АПР ракеты стыкуется с исполнительными элементами системы АПР в головных частях, а также готовится цепь снятия второй ступени предохранения. Вторая ступень предохранения снимается при опускании ракеты с 5000 м до 3000 м. Через разъем 03 кабельный ствол от разъема ОШО в хвостовой части ракеты стыкуется с электрической системой внутреннего подогрева головных частей в ядерном снаряжении.

Ракета 8К14 может оснащаться головными частями телеметрического варианта или головными частями в боевом снаряжении. Первоначально ракета 8К14 разрабатывалась для применения с головными частями в обычном снаряжении 8Ф44 (фугасная) и в ядерном снаряжении 8Ф14 (269А) с урановым зарядом типа РДС-4 мощностью до 10 кт. Когда встал вопрос про возможность оснащения ракеты 8К14 головной частью с химическим зарядом, то выяснилось, что данная ракета не может быть оснащена такой головной частью, так как головная часть должна иметь на борту мощный источник питания длительного хранения (например ампульную батарею). Кроме того возникли проблемы с размещением баллона с отравляющим веществом в габаритах ГЧ. Разработанная головная часть 3Н8 получилась более тяжелая (1016 кг) и другой формы (подкалиберная, но более длинная). Для использования данной головной части была разработана ракета 8К14-1. Чтобы нести более тяжелую и длинную ГЧ вместо алюминиевого стали использовать стальной стыковочный шпангоут, а для возможности задействования ампульной батареи головной части одновременно с ампульными батареями СУ и САПР ракеты - подвели воздухопровод низкого давления к срезу приборного отсека (плоскости стыковки ракеты с БЧ). Позже вместо головной части 3Н8 на вооружение была принята ГЧ 8Ф44Г, которая имела обычные габариты и вес. Дальнейшей модернизацией химических боевых частей стала 8Ф44Г1. Аппаратура управления химической боевой части позволяет устанавливать высоту срабатывания заряда.

На смену ядерной боевой части 8Ф14 пришла головная часть в ядерном снаряжении 9Н33 с зарядом РА-17 (плутониевый заряд имплозивного типа). Дальнейшей модернизацией ядерных боевых частей стала 9Н33-1 с зарядами различной мощности (РА104 - ядерный заряд мощностью до 50 кт, РА104-1 - ядерный заряд мощностью до 100 кт, РА104-2 - термоядерный заряд). Все головные части в ядерном снаряжении оснащались системами внутреннего подогрева, позволявшими производить дистанционный контроль температуры заряда и подогрев заряда. Аппаратура управления ядерной боевой части позволяет устанавливать вид взрыва: наземный, воздушный низкий или воздушный высотный. Фугасная боевая часть 8Ф44 подрывается при ударе о землю.

В составе ракетной бригады, имеющей на вооружении комплекс 9К72, среди подразделений обеспечения имеется метеорологическая батарея. По результатам запуска метеозонда составляется метеорологический бюллетень "Метео-44", который используется в дальнейших расчётах. Если ракетный дивизион действует в отрыве от основных сил (из-за отдалённости нельзя воспользоваться результатами "Метео-44"), то возможно использование "Метео-11" - артиллерийского метеорологического бюллетеня, полученного от ближайших артиллерийских частей, при этом производится пересчёт "Метео-11" в "Метео-44". Метео-44 включает в себя: дату и время измерения, высоту метеостанции над уровнем моря, давление и температуру на метеостанции, температуру, направление ветра и его скорость на высоте 24 км и 34 км, температуру на высоте 44 км, 54 км и 64 км.

Исчисленными установками для пуска являются:

координаты пусковой установки (Х, У и высота);
координаты цели (Х, У и высота); (так как при расчётах используются полные координаты, то так же учитывается и влияние широты и направления пуска относительно вращения Земли на дальность полёта ракеты)
высота взрыва;
отклонение веса при сборке ракеты;
отклонение веса при сборке головной части;
температура заправки; (так как используется объемно-весовой метод заправки, то вес заправленной ракеты зависит температуры заправки КРТ - в ТТХ дaется вес компонентов ракетного топлива при температуре заправки 15°С)
Метео-44.
В результате расчетов получают: А исчисленное - дирекционный угол на цель; N - число импульсов для введения в автомат управления дальностью; n - число импульсов для введения в систему аварийного подрыва ракеты.

Для расчетов установок на пуск в ракетном дивизионе используются вычислительные машины 9В51Б, так же расчёты могут проводиться вручную при помощи таблиц ТР-550 и калькулятора, или при помощи поправочника ПР-14 графическим способом. Вычислительная машина 9В51Б, разработанная для комплекса 9К72, в настоящее время устарела и не удовлетворяет современным требованиям по надежности и быстродействию. Кроме того машина очень громоздка - она занимает значительную часть КУНГа пункта управления дивизиона 9С436-1. Для обеспечения контроля результатов в ракетном дивизионе две машины 9С436-1 производят одновременны расчёт на двух ЭВМ 9В51Б. В настоящее время для выполнения расчетов установок используются средства аналогичного назначения, выполненные на более современной элементной базе.

Прицеливание ракеты 8К14 включает в себя введение дальности в автомат управления дальностью и наведение ракеты на цель, т.е. совмещение плоскости стрельбы с рассчитанным направлением на цель. Наведение ракеты производится путём разворота её на пусковом столе стартового агрегата, угол разворота определяется комплектом приборов наведения 8Ш18, входящего в состав стартовых агрегатов 2П19 и 9П117 (см. схему стартовой позиции).

В комплект 8Ш18 входят: гирокомпас 1Г5; магнитные уровни; спецтеодолит; две электровехи; угломер; юстировочный столик для проверки магнитных уровней; комплект ЗИП. Гирокомпас 1Г5 – жидкостной, используется только при работе на неподготовленных позициях (при развертывании с марша). При этом для обеспечения контроля результатов обычно используют гирокомпас 1Г9 или 1Г17 из комплекта топопривязчика 1Т12-2М. При работе на подготовленных позициях вместо гирокомпаса используется спецтеодолит.

Особенность наведения 8К14 заключается в том, что ракета наводится плоскостью стрельбы (перпендикуляр к планке гироплаты), обычно совпадающей с плоскостью І – ІІІ стабилизаторов, а отсчет производится при помощи угломера, располагающегося между ІІ и ІІІ стабилизаторами.

ПУ 9П117
Перед пуском ракета устанавливается в вертикальное положение при помощи стрелы и остается стоять в вертикальном положении на пусковом столе, закреплённая ветровыми болтами, а стрела опускается в походное положение. После подъема в вертикальное положение на ракете выполняются следующие операции :

генеральные испытания приборов системы управления с имитацией выключения двигательной установки от прибора 1СБ12;
переведение схемы в боевое положение;
подготовка к выстрелу системы АПР;
уставка вида работы головной части;
введение дальности в автомат управления дальностью;
наведение ракеты на цель и контроль наведения (согласно ИН-12/8К14);
заправка ракеты пусковым горючим;
разблокировка 9В362М1;
задействование ампульных батарей;
выкручивание ветровых болтов;
пуск.
Управление ракетными ударами и связь с вышестоящим командованием поддерживается средствами УКВ и КВ связи, расположенными на КШМ Р-142 и в батарее управления дивизиона. В последнее время управление дивизионом осуществляется из АСУ "Плед" путем передачи данных через радиорелейные станции Р-412 телекодом.

В сухопутных войсках Советской Армии ракетные системы 9К72 состояли на вооружении ракетных бригад (РБР) армейского и фронтового подчинения. Основной вариант организационно-штатной структуры РБР 9К72 "Эльбрус" следующий:

управление РБР,
три отдельных ракетных дивизиона (ОРДН),
батарея управления,
метеорологическая батарея,
батарея регламента и ремонта (БРР),
инженерно сапёрная рота,
взвод РХБЗ,
автомобильный взвод,
хозяйственный взвод,
медицинский пункт.
Состав ракетного дивизиона:

Стартовая батарея (две в бригаде армейского подчинения или три в бригаде окружного (фронтового) подчинения):

командно-штабная машина Р-142Н (на базе ГАЗ-66) - 1 шт.
топопривязчик 1Т12-2М (на базе ГАЗ-66) - 2 шт.
пусковая установка 9П117М (9П117, 9П117М1, 9П117М1-1, 9П117М1-13) с комплектом приборов наведения 8Ш18 - 2 шт.
обмывочно-нейтрализационная машина 8Т311 (на базе ЗиЛ-157) или 8Т311М (на базе ЗиЛ-131) - 2 шт.
автомобиль Урал-4320 - 1 шт.
автомобиль ГАЗ-66 - 1 шт.
Техническая батарея (количество техники указано для ракетного дивизиона с 2-мя стартовыми батареями)

командно-штабная машина Р-142Н (на базе ГАЗ-66) - 1 шт.
компрессорная станция 8Г33У или УКС-400 с индикатором влажности 8Ш31 - 1 шт. и электростанция 8Н01 (заменена на ЭСБ-12/ВС400 или ЭСД-10)
заправщик горючего 9Г29 (на базе ЗиЛ-157) или 9Г29М (на базе ЗиЛ-131), перевозит две заправки основного горючего и четыре заправки пускового горючего - 2 шт.
авто-кислотная цистерна АКЦ-4-255Б (на базе КрАЗ-255, перевозит две заправки окислителя) – 2 шт. или заправщик окислителя 9Г30 (на базе ЗиЛ-157) или 9Г30М (на базе ЗиЛ-131, перевозит одну заправку)- 4 шт.
обмывочно-нейтрализационная машина 8Т311 (на базе ЗиЛ-157) или 8Т311М (на базе ЗиЛ-131) - 1 шт.
специальный автомобильный кран 9Т31М1 с комплектом такелажа - 2 шт.
грунтовая тележка 2Т3 (2Т3М) (на базе ЗиЛ-157) или 2Т3М1 (на базе ЗиЛ-131) - 4 шт. и 2 контейнера 2Ш3
специальный автомобиль для перевозки боевых частей - НГ2В1 (на базе Урал-4320) - 2 шт.
автомобиль Урал-4320 - 1 шт. и подогреватель воздуха (теплогенератор бензоэлектрический) - 8Г27У
машина технического обслуживания вооружения (на базе ЗиЛ-131) МТО-В - 1 шт.
машина технического обслуживания автомобильной техники (на базе ЗиЛ-131) МТО-АТ - 1 шт.
Батарея управления

командно-штабная машина Р-142Н (на базе ГАЗ-66) - 3 шт.
автомобильная однополосная радиостанция Р-140-0,5 (на базе ГАЗ-66) для обеспечения коротковолновой радиосвязи во фронтовых и в армейских сетях сухопутных войск, ракетных войск) - 1 шт.
аппаратная уплотнения (засекречивания) связи П-240ТМ (на базе ЗиЛ-131) с 2-мя комплектами Т-217М, 209 и 194 коммутаторами , радиорелейная станция Р-415 – 1 шт.
пункт управления 9С436-1 (на базе ЗиЛ-131) - 2 шт.
автомобиль ГАЗ-66 - 2 шт.
БТР-РХ (БРДМ-РХ) машина радиохимической разведки - 1 шт.
Взвод материального обеспечения

автомобиль УАЗ-469 - 1 шт.
автоцистерна-топливозаправщик АЦ-5.5 (на базе Урал-4320) - 3 шт.
кухня ПАК-200 (на базе ЗиЛ-131) - 1 шт.
автомобиль Урал-4320 - 2 шт.
В ракетном дивизионе 4 или 6 ракет первого пуска (в зависимости от количества стартовых батарей).

Ракетно-техническими частями являются смешанные и специализированные подвижные ракетно-технические базы (ПТРБ), а также ОРПДН. Основной задачей ПРТБ является обеспечение ракетных бригад ракетами второго и последующего пусков, а также головными частями в ядерном снаряжении для первого и последующего пусков. Специализированными ПРТБ являются такие базы, которые обеспечивают только один ракетный комплекс, смешанные ПРТБ - обслуживают несколько различных комплексов.

Основной вариант организационно-штатной структуры смешанной ПРТБ следующий:

управление ПРТБ
сборочная бригада головных частей оперативно-тактических ракет
сборочная бригада головных частей тактических ракет
сборочная бригада артиллерийских выстрелов (в ядерном снаряжении)
техническая батарея оперативно-тактических ракет
техническая батарея тактических ракет
батарея управления
инженерно сапёрный взвод
отделение РХБЗ
хозяйственный взвод
медицинский пункт
отдел главного механика
рота охраны.
Основной задачей технических батарей является: в мирное время – хранение и поддержание в боеготовом состоянии (проведение регламентных работ) ракет второго пуска и ракетного топлива, а военное время – прием с арсеналов ракет и ракетного топлива с баз, приведение их в высшие степени готовности и передача их в ракетные части. Как правило, ракеты второго и последующего пусков подаются в ракетные части в готовности №4 (заправленные основными компонентами ракетного топлива и состыкованные с головными частями).

Основной задачей сборочных бригад является: в мирное время – хранение и поддержание в боеготовом состоянии (проведение регламентных работ) ядерных боеприпасов первого и второго пуска, а военное время – прием с арсеналов ядерных боеприпасов, приведение их в высшие степени готовности и передача их в ракетные части, также могут осуществлять стыковку головных частей с ракетами. Сборочная бригада головных частей оперативно-тактических ракет состоит из двух групп сборки и двух расчетов транспортировки.

Первоначально в состав ПРТБ входила парковая батарея, которая обеспечивала доставку ракет и головных частей в ракетные бригады, однако позже в результате изменения организационно-штатной структуры парковая батарея была расформирована, а в состав сборочных бригад и технических батарей были введены расчеты транспортировки.

Так как ракеты первого пуска находились в ракетных бригадах, то задачу по хранению и поддержанию ракет первого пуска в боеготовом состоянии (проведение регламентных работ) выполняло отделение регламента из состава батареи регламента и ремонта (БРР) .

Тактико-технические характеристики
Дальность стрельбы , км 50-300
Стартовая масса, кг 5862
Масса незаправленной ракеты, кг 2076
Длина, мм 11164
Диаметр корпуса, мм 880
Размах стабилизаторов, мм 1810
Вес пусковой установки 9П117 с ракетой, т 37
Запас хода без дозаправки, км 500
Боевой расчет пусковой установки 9П117, чел 8
Испытания и эксплуатация
При ведении боевых действий в республике Афганистан, дивизион 9К72 успешно произвел свыше тысячи боевых пусков. В горах для получения максимального эффекта нередко производились пуски ракет 8к14 с фугасной головной частью на минимальную дальность. При этом на момент выключения двигателя в баках ракеты оставалось полтонны основного горючего и не менее двух тонн окислителя, эффект от взрыва этих компонентов и последующего пожара на склонах гор значительно превышал эффект от взрыва фугасной головной части.

Поставленный на вооружение ряда государств комплекс 9к72 принимал активное боевое участие в многих локальных войнах.

В 1973 г. египетские ракетные части выпустили несколько ракет 8к14 по израильским целям в Синае.

Разработанные в Ираке на базе 8К14 баллистические ракеты «Эль Хуссейн» и «Эль Аббас» имеют облегченные боевые части с весом, уменьшенным на 250 и 500 кг соответственно. За счет снижения полезной нагрузки и благодаря усовершенствованным двигательным установкам эти ракеты имеют максимальную дальность полета 550 и 850 км, однако на этих дальностях также заимствованная у 8К14 система наведения уже не обеспечивает приемлемую точность стрельбы.

В 1980-1988 гг., во время ирано-иракской войны, Р-17 и ее варианты использовались с обеих сторон в «войне городов» — ударах по крупным населенным пунктам.

Во время операции "Буря в пустыне" Ирак неоднократно применял свои ракетные комплексы против американских войск и гражданских объектов в Кувейте, Израиле и Саудовской Аравии. В ходе этого конфликта выявилась недостаточная эффективность использовавшихся средств ПВО даже против устаревших к тому времени ракет типа Р-17.













Вільними та Гідними Громадянами можуть бути тільки ситі, здорові, озброєні!

Аватара пользователя
Kozak Taras
Гетьман
Гетьман
Сообщения: 19428
Зарегистрирован: 16 ноя 2008
Всего на руках: Заблокировано
Банк: Заблокировано
Пол: Мужской
Откуда: Козацьке
Благодарил (а): 5122 раза
Поблагодарили: 8724 раза

Армія

Сообщение Kozak Taras » 24 фев 2018, 12:25

Моя КШМка



Вільними та Гідними Громадянами можуть бути тільки ситі, здорові, озброєні!

Аватара пользователя
Kozak Taras
Гетьман
Гетьман
Сообщения: 19428
Зарегистрирован: 16 ноя 2008
Всего на руках: Заблокировано
Банк: Заблокировано
Пол: Мужской
Откуда: Козацьке
Благодарил (а): 5122 раза
Поблагодарили: 8724 раза

Армія

Сообщение Kozak Taras » 24 фев 2018, 12:29

Ну і трохи фотографій тих часів з колегами по службі










Вільними та Гідними Громадянами можуть бути тільки ситі, здорові, озброєні!

Аватара пользователя
Kozak Taras
Гетьман
Гетьман
Сообщения: 19428
Зарегистрирован: 16 ноя 2008
Всего на руках: Заблокировано
Банк: Заблокировано
Пол: Мужской
Откуда: Козацьке
Благодарил (а): 5122 раза
Поблагодарили: 8724 раза

Армія

Сообщение Kozak Taras » 24 фев 2018, 12:32

Розповідайте хто де служив, викладайте фото...

Вільними та Гідними Громадянами можуть бути тільки ситі, здорові, озброєні!

Аватара пользователя
LELLEL1
Полковник
Полковник
Сообщения: 1884
Зарегистрирован: 18 янв 2009
Всего на руках: Заблокировано
Пол: Мужской
Откуда: Украина
Благодарил (а): 321 раз
Поблагодарили: 425 раз

Моя служба в армії

Сообщение LELLEL1 » 24 фев 2018, 14:41

Дисантно-штурмова монгрупа московського прикордонного загону (Таджикистан)



Аватара пользователя
Леонід Мазира
Історик форуму. Генеральний значковий
Історик форуму. Генеральний значковий
Сообщения: 3161
Зарегистрирован: 14 дек 2008
Всего на руках: Заблокировано
Банк: Заблокировано
Пол: Мужской
Откуда: Київ
Благодарил (а): 4429 раз
Поблагодарили: 2580 раз

Моя служба в армії

Сообщение Леонід Мазира » 25 фев 2018, 01:43

21 дивізія 8-ї Армії ППО, м. Одеса
